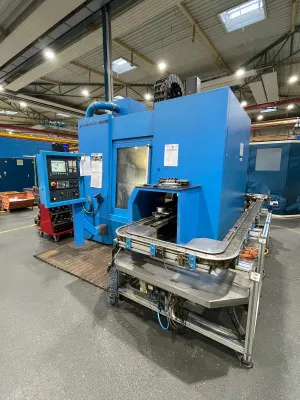

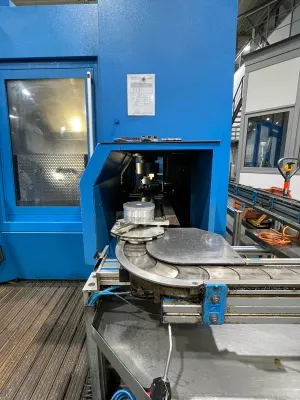

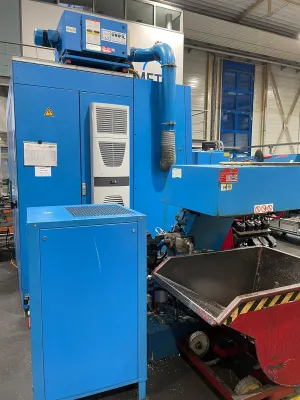

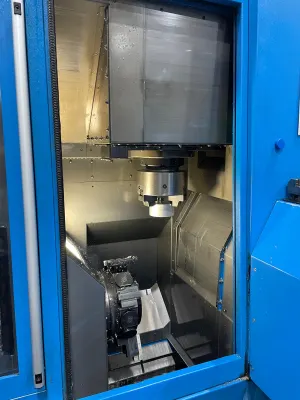

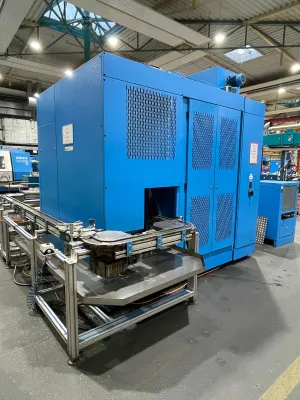

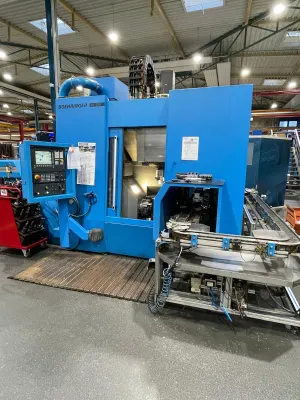

Lathes

MORI SIEKI ZL 200 MC

2001

Drehdurchmesser max. 390 mm

Drehlänge max. 424 mm

Steuerung Fanuc 18 i-M (MSD 501-II)

Umlaufdurchmesser über Bett 680 mm

Umlaufdurchmesser über Planschlitten 510 mm

Standard-Drehdurchmesser 180 mm

Spitzenweite 752 mm

Hauptspindel:

Drehzahlbereich - Hauptspindel 40 - 4.000 min/-1

Antriebsleistung - Hauptspindel 11 / 7,5 kW

Spindellagerdurchmesser 110 mm

Spindelbohrung 76 mm

max. Stangendurchmesser 65 mm

nutzbarer Stangendurchmesser - mm

Spindelnase JIS A2-6

C-Achse 0,001 °

CNC DREHMASCHINE

MORI SEIKI SL 35 B

1995

Swing over bed: 600 mm (23.62″)

Swing over cross slide: 425 mm(16.73″)

Distance between centers: 890 mm(35.04″)

Maximum turning diameter: 420 mm (16.54″)

Maximum turning length: 780 mm(30.71″)

X-axis travel: 240 mm (9.4″ )

Z-axis travel: 855 mm (33.66″)

CNC Drehmaschine NEF 400

2011

Mit angetriebene Werkzeuge

Technische Daten :

Drehdurchmesser 350 mm

Drehlänge 650 mm

Umlaufdurchmesser über Bett 385 mm

Umlaufdurchmesser über Planschlitten 350 mm

Abstand Spindelnase - Reitstock 902,5 mm

Coc Eg S Rrsv Umldegerb

Hauptspindel:

Drehzahlbereich - Hauptspindel 0 - 4.000 min/-1

Antriebsleistung - Hauptspindel 15,3 / 11,5 kW

Max. Drehmoment 430 Nm

Spindeldurchmesser im vord. Lager 100 mm

Spindelbohrung 87 mm

Stangendurchmesser max. 52 mm

nutzbarer Stangendurchmesser 52 (45) mm

max. Futterdurchmesser 250 mm

Futterdurchmesser 165 mm

Spindelkopf 170 h5

C-Achse 0,04 °

Werkzeugrevolver:

Anzahl der Werkzeugplätze 12 pos.

Schaftdurchmesser DIN 69880: 30 mm

Angetriebene Werkzeugstationen:

Anzahl der angetriebenen Werkzeugstationen 6 pos.

Drehzahlbereich - angetr. Werkzeugstationen max. 4.500 min -1

Antriebsleistung angetr. WZ-Stationen 5,5 kW

Verfahrwege:

x-Achse 255 mm

Dcecowhxkdj Eg S Rrgog

z-Achse 800 mm

Reitstock:

Reitstockverfahrweg 680 mm

Reitstockaufnahme MK 4

Spanndruck 6,8 kN

CNC - Dreh- und Fräszentrum

GILDEMEISTER - GMX 400 linear

Baujahr 2003

Siemens Steuerung

- Frässpindel

- Gegenspindel

- Werkzeugrevolver

- Y-Achse

- B-Achse

Technische Daten :

Arbeitsbereich

Umlaufdurchmesser : 640mm

Drehdurchmesser : 640mm

Drehlänge : 1585mm

Hauptantrieb Links

Antriebsleistung max. : 45kw

Drehzahl max. : 4000 min-1

Drehmoment max. : 750Nm

Drehmoment C Achse : 600Nm

Hauptspindel Links

Spannfutterdurchmesser : 200-400mm

Stangendurchmesser : 90mm

Schlitten Oben

Eilganggeschwindigkeit X/Y/Z : 40/24/70m/min

Schlittenweg X1/Y1 : 550/110mm

Direktes Wegmesssystem

Dreh/Frässpindel

Werkzeugaufnahme : HSK 63 A

Spindeldrehzahl max. 12.000 min-1

Indexierung Spindelachse : 1°

B-Achse

Schwenkweg B1 : 120°

Auflösung : 0,001

Werkzeugmagazin

Werkzeuganzahl : 60

Werkzeuglänge / Anzahl max. : 200/38-350/22mm

Werkzeuggewicht : G1/G2 : 6/10 kg

Werkzeugdurchmesser : 80-140mm

Werkzeugrevolver:

Anzahl der Werkzeugplätze 12 pos.

Werkzeugaufnahme 40 mm DIN 69880

Anzahl der angetriebenen Werkzeugstationen 12 pos.

CNC LANGDREHAUTOMAT

GILDEMEISTER MSL42/7

BAUJAHR : 2011

STEUERUNG : FANUC 31i

Technische Daten :

Drehdurchmesser 42 mm

Spindeldurchlass max. 42 mm

Steuerung Fanuc 31i

Hauptspindel:

Max. Drehzahl 5.000 min/-1

Antriebsleistung 7,5 / 5,5 kW

Gegenspindel:

Max. Drehzahl 5.000 min/-1

Antriebsleistung 3,7 / 2,2 kW

Verfahrwege:

x-Achse 1,2,3: 60 mm

Doc Eg S Rswhlgxorgecg

x-Achse 4: 130 mm

z-Achse 2,3: 80 mm

z-Achse 4: 340 mm

Anzahl der Achsen 7

Beschleunigung max. 5 m/sec²

Eilgang 15 m/min

Werkzeughalterpositionen:

feststehendes Werkzeug S1/S2/S3 : 1/1/4 pos.

feststehendes Werkzeug S4 : 4 pos.

angetriebene Stationen S2/S4 : -/1 pos.

CNC Dreh-Fräszentrum

MTCUT T20MC

Baujahr : 2011

Angetriebene Werkzeuge vorhanden

Zubehör vorhanden

Technische Daten :

Arbeitsbereich

• Max. Drechtdurchmesser: Ø 470 mm (18,5”)

• Max. Bearbeitungsdurchmesser: Ø 280 mm (11,02”)

• Max. Bearbeitungslänge: 508 mm (20”)

• Bettschlitten- und Neigungswinkel: 45°

Bett

• Max. Längsverfahrweg (Z-Achse): 520 mm (20,47”)

• Z-Achsen-Servomotor: 1,4 kW (1,8 HP)

• Z-Achse Schnellvorschub: 30 m/min (1181”/min)

• Max. Querfahrweg (X-Achse): 176 mm (6,93”)

• X-Achsen-Servomotor: 1,4 kW (1,8 HP)

• X-Achse Schnellvorschub: 30 m/min (1181”/min)

Spindel

• Lochdurchmesser Hauptspindel / Zugstangendurchmesser: Ø 62 mm (Ø 2,44”) / Ø 52 mm (Ø 2,04”)

• Spindelnase: ASA A2-6

• Konuswinkel der Bohrung in 8”-Spindel: 1/20

• AC-Hauptspindelmotor: FANUC 7,5/11 kW (10 HP / 15 HP)

• Drehzahl 8”-Hauptspindel: Standard 4500 U/min

Werkzeugrevolver

• Typ: Hydraulische Spannvorrichtung

• Bohrstangendurchmesser / Position: Ø 32 mm

• Drehmeißelquerschnitt / Position: □ 20 mm × 20 mm / □ 25 mm × 25 mm

Reitstock

• Achsendurchmesser: Ø 75 mm (2,95”)

• Hub: 425 mm (16,73”)

• Pinolentyp: Fest

• Pinolen-Kegelaufnahme: MT Nr. 4

• Pinolenhub: 100 mm (3,94”)

CNC Drehmaschine

Gildemeister CTX 200 E

Baujahr : 1998

Heidenhein CNC-Steuerung

Technische Daten :

CNC-Steuerung: Heidenhein

maximale Drehlänge: 350 mm

maximale Drehdurchmesser: 160 mm

maximale Stangendurchmesser: fi 42 mm

Kapazität des Werkzeugkopfes: 12 Stk. ( angetrieben )

maximale Spindeldrehzahl: 5000 U/min.

Leistung des Spindelantriebs: 7,5 kW

Ausstattung der CNC-Drehmaschine

Aufnahmespindel

angetriebene Werkzeuge

Stangenlader: IEMCA VIP 70 CNC

Werkzeughalter und -backen

CNC Drehmaschine

MAZAK SQT 200 MS

Baujahr : 1999

Mit Angegebene Werkzeuge und Gegenspindel

Steuerung : Mazatrol PC Fusion CNC 640T

Technische Daten :

max. Schwingdurchmesser:                               525 mm

max. Schwingdurchmesser über dem Schlitten: 350 mm

max. Drehdurchmesser:                                     300 mm

Stangenarbeiten bis Durchmesser max.            51 mm

Hauptspindel:

Drehzahlbereich:                          35 – 4.000 U/min

Hauptantriebsleistung:                15 KW

max. Drehmoment:                      350 Nm

Spindelnase:                                A2 – 6 Zoll

Spindelbohrung:                           61 mm

Spindelpositionierung c – Achse: 0° - 360°/0,001°

Zweite Spindel:

Drehzahlbereich:     35 – 5.000 U/min

Antriebsleistung:    7,5 KW

max. Drehmoment: 57 Nm

Indexierung:            72 Positionen/5°

Werkzeugrevolver:

Anzahl der Werkzeugplätze: 12

(beliebig bestückbar mit festehenden und angetriebenen Werkzeugen)

Revolverschaltzeit: - 1. Station: ca. 0,2 s

Angetriebene Werkzeuge:

Antriebsleistung:    3,7 KW

max. Drehmoment: 35 Nm

Drehzahlbereich:    25 – 4.500 U/min

Verfahrwege:

Revolver – Verfahrweg:

x – Achse: 190 mm

z – Achse: 575 mm

b – Achse: 585 mm

Verfahrgeschwindigkeit:

Eilgang:

x – Achse: 30 m/min

z – Achse: 30 m/min

b – Achse: 18 m/min

Vorschubbereich:

x/z – Achse: 0 – 5.000 mm/min

c – Achse: 1 – 2.000° / min

Weiler Revolverdrehmaschine mit allen Optionen:

• stufenloser elektrischer Revolvervorschub
• automatische Drehrichtungsumkehr der Hauptspindel zum Gewindeschneiden
• Gewindestrehleinrichtung

Mit Spannzangen.

38mm Spindeldurchlass.

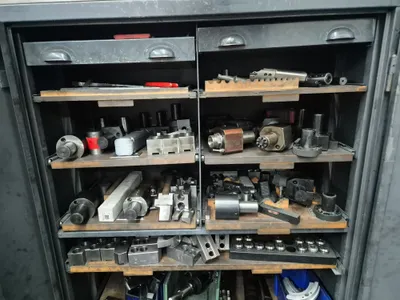

Mit Werkzeugen

Zyklendrehmaschine

Weiler E 50/1

1997

Technische Daten :

Sofort aus Universität frei :

Zyklendrehmaschine

WEILER

Type E 50 / 1

Baujahr 1997

Spitzenhöhe 280 mm

Spitzenweite 1000 mm

Schwingdurchmesser 500 mm

Umlaufdurchmesser über Bett 570 mm

Umlaufdurchmesser über Support 340 mm

Spindeldrehzahlen o - 2500 U / Min

Futter

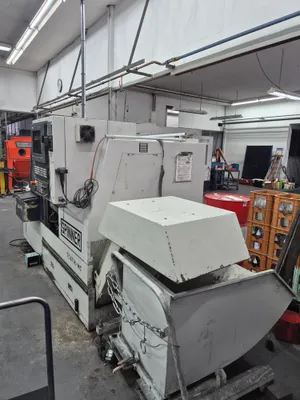

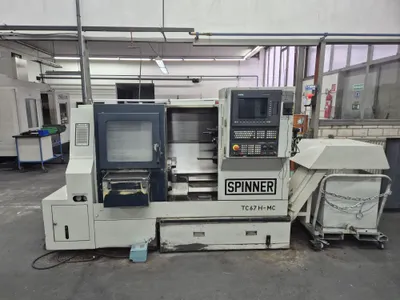

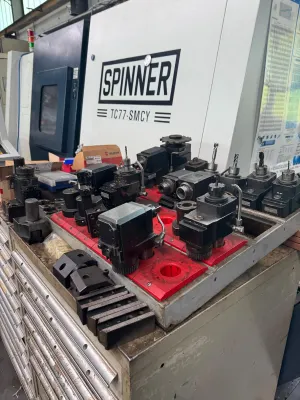

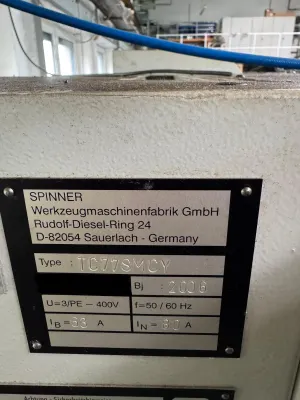

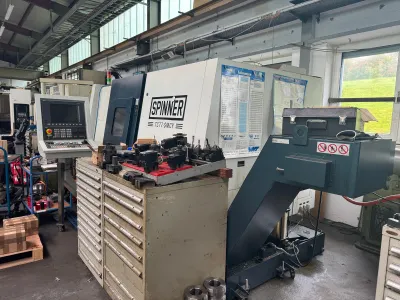

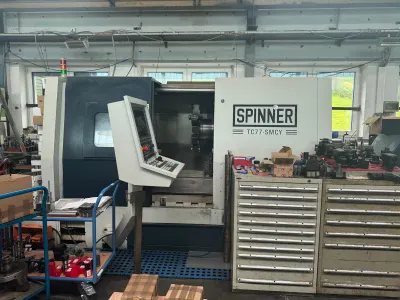

CNC Drehmaschine

Spinner TC67H-MC

Baujahr : 2002

. Reitstock

. Späneförderer

. Hochdruckpumpe

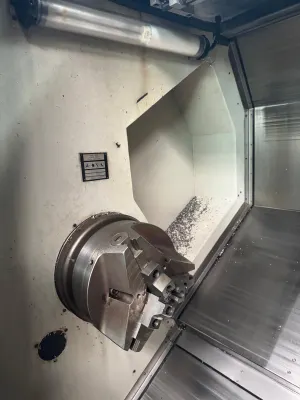

. Futter

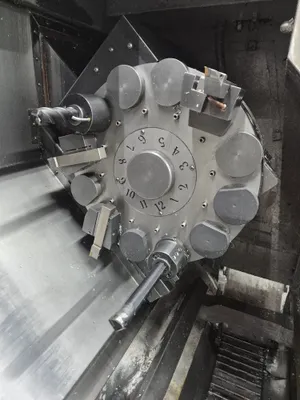

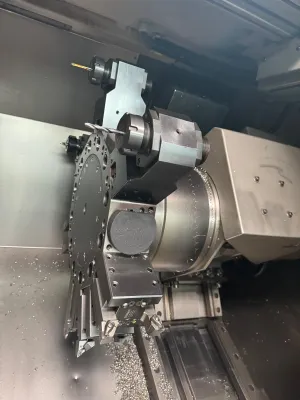

. Angetriebene Werkzeuge

Technische Daten :

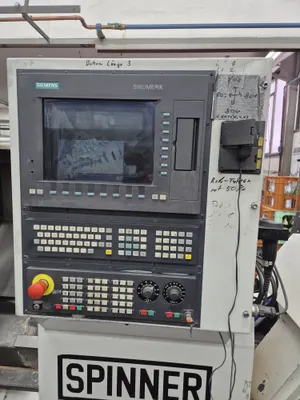

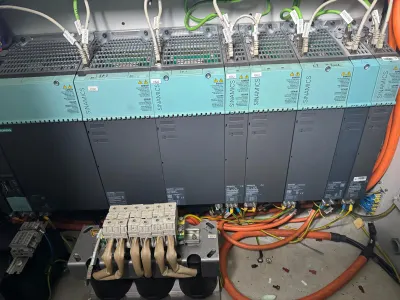

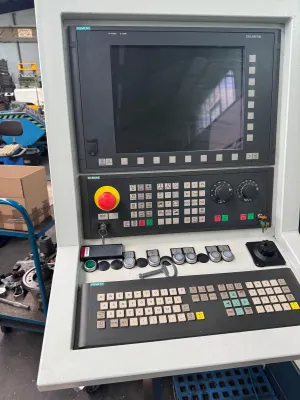

Steuerung : Siemens 840 D

X-Weg : 221mm

Z-Weg : 590mm

Drehdurchmesser : 300mm

Drehlänge : 600mm

Drehzahl : 4500 1/min

Voll funktionsfähige Gebrauchtmaschine mit umfassendem Zubehörpaket

Die Padovani Labor 230 ist eine robuste Leit-/Zugspindeldrehmaschine, ideal für präzise Metallbearbeitung in Werkstatt und Produktion. Sie überzeugt durch ihre solide Bauweise, zuverlässige Technik und eine breite Drehzahlspanne.

Technische Daten:

– Drehlänge: 1.000 mm

– Spitzenhöhe: 230 mm

– Spindelbohrung: 77 mm

– Drehzahlbereich: 22–1.500 U/min (16 Stufen)

– Spindelbremse

– Ausnehmbares Maschinenbett

Zubehör im Lieferumfang:

– Kühlmittelanlage

– Spritzwand

– Multifix-Stahlhalter mit 5 Einsätzen

– 3-Achsen-Positionsanzeige (Heidenhain)

– Maschinenleuchte

– 3-Backenfutter Ø 250 mm

– Mitnehmerscheibe

– Stehlünette & Mitlauflünette

– Mitlaufkörner

– Bohrfutter

Besonderheiten:

– Sofort einsatzbereit

– Ideal für Drehbearbeitungen im Maschinenbau

– Hochwertige Ausstattung für professionelle Anwendungen

Hochpräzise CNC-Drehmaschine mit Y-Achse und angetriebenen Werkzeugen

Die Emco Maxxturn 65 Big Bore ist eine moderne CNC-Drehmaschine für komplexe Bearbeitungen. Mit Siemens 840D-Steuerung, angetriebenen Werkzeugen und großem Stangendurchlass bietet sie maximale Flexibilität und Präzision bei der Metallbearbeitung.

Technische Daten:

– Baujahr: 2009

– Steuerung: Siemens 840D

– Verfahrwege: X = 260 mm, Z = 610 mm

– Max. Drehdurchmesser: 500 mm

– Drehzahlen Hauptspindel: 0 – 4.000 U/min

– Drehzahlen Gegenspindel: 0 – 7.000 U/min

– Y-Achse: ±40 mm

– C-Achse vorhanden

– Revolver: 12-fach, alle Stationen angetrieben

– Werkzeugaufnahme: VDI 30

– Drehzahl angetriebene Werkzeuge: 0 – 5.000 U/min

– Stangendurchlass: 76,2 mm

Zubehör im Lieferumfang:

– Hainbuch Spannzangenfutter (Haupt- & Gegenspindel)

– Teilefänger

– Späneförderer

– Emco Lademagazin LM 1200

– Spülpistole

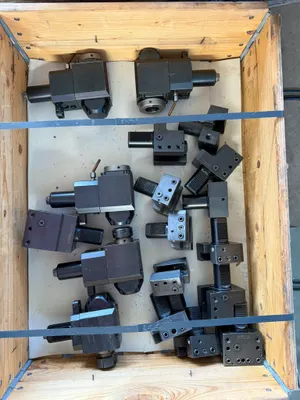

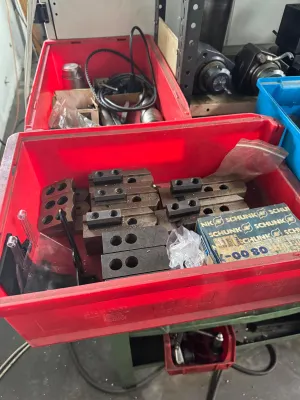

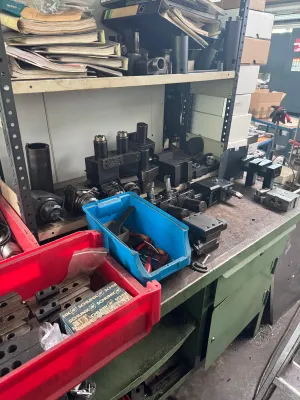

– Diverse Werkzeughalter und angetriebene Werkzeuge

Besonderheiten:

– CNC-Drehmaschine mit Y- und C-Achse

– Angetriebene Werkzeuge für flexible Bearbeitung

– Siemens 840D Steuerung für präzise Programmierung

– Ideal für Serienfertigung und komplexe Drehteile

– Sofort einsatzbereit

Präzise CNC-Drehmaschine mit Y-Achse und angetriebenen Werkzeugen

Die Emco Maxxturn 65 ist eine leistungsfähige CNC-Drehmaschine für anspruchsvolle Bearbeitungsaufgaben. Mit Siemens 840D-Steuerung, angetriebenen Werkzeugen und Y-Achse bietet sie höchste Flexibilität für komplexe Werkstücke in der Serien- und Einzelteilfertigung.

Technische Daten:

– Baujahr: 2005

– Steuerung: Siemens 840D

– Verfahrwege: X = 260 mm, Z = 610 mm

– Y-Achse: 80 mm

– Drehzahlen Hauptspindel: 0 – 5.000 U/min

– Drehzahlen Gegenspindel: 0 – 7.000 U/min

– C-Achse vorhanden

– Revolver: 12-fach, alle Stationen angetrieben

– Werkzeugaufnahme: VDI 30

– Drehzahl angetriebene Werkzeuge: 0 – 5.000 U/min

– Stangendurchlass: 65 mm

Zubehör im Lieferumfang:

– Hainbuch Spannzangenfutter an Haupt- und Gegenspindel

– Teilefänger

– Späneförderer

– Emco Lademagazin LM 1200

– Diverse Werkzeughalter

Besonderheiten:

– CNC-Drehmaschine mit Y- und C-Achse

– Vollständig angetriebener Revolver

– Siemens 840D Steuerung für präzise Programmierung

– Ideal für präzise Drehbearbeitung und Komplettfertigung

– Sofort einsatzbereit

Year of manufacture: 1979

Net weight: 2,700 kg

Overall dimensions: 1.58 m × 2.7 m × 1.68 m

Condition: Used

CNC path control, 2 axes, SINUMERIK 5T with thread cutting,

tailstock with Morse taper 4,

maximum tailstock quill travel: 200 mm,

tailstock traverse: 550 mm.

Control cabinet: 80 × 40 × 230 cm, weight: 150 kg

Motor control cabinet with Siemens 810T,

Dimensions: W/D/H 80 × 90 × 100 cm, weight: 200 kg

Includes: 4 plates + screws + sheet metal screws, drilling machine, drill bits.

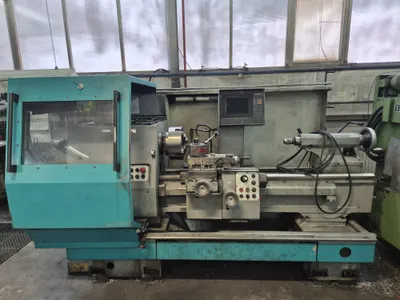

Machine type: Lead and feed spindle lathe

Control type: CNC

Location: Eislingen

Country of origin: Germany

Delivery time: By agreement

Shipping terms: Free at location by truck

Turning diameter over bed: 480 mm

Turning diameter over support: 200 mm

Turning length: 650 mm

Maximum swing diameter over bed cover: 200 mm

Centre distance: 750 mm

Spindle head: size 6

Spindle bore: 58 mm

Year of manufacture: 1972

Net weight: 7,900 kg

Overall dimensions: 1.8 m × 4.4 m × 1.7 m

Condition: Used

Precision lead and feed spindle lathe PBR type TM 450/2000 with:

- 500 mm original Forkardt 3-jaw chuck

- Hardened and ground bed guides

- Rapid traverse for longitudinal and cross feeds

- Spindle brake

Feeds:

- Longitudinal: 0.03 - 15.2 mm/rev in 68 steps

- Cross: 0.016 - 7.6 mm/rev in 68 steps

- Longitudinal (inch): 0.0011 - 0.54 inch/rev in 68 steps

- Cross (inch): 0.00055 - 0.27 inch/rev in 68 steps

Threads:

- Metric: 0.5 - 224 mm in 58 steps

- Metric (partial module): 0.25 - 112 in 58 steps

- Inch: 56 - 1/8 thread/inch in 68 steps

- Inch (D.P.): 112 - 1/4 D.P. in 68 steps

- Original Sauter hydraulics with powerful external oil supply

- Original Ideal tool holder

- Faceplate with 4 independent jaws

- Coolant system

- Magnetic clutch

- Automatic longitudinal stops

- Cross stop

- Thread dial

- Reducing sleeve

- 2 fixed centers

- Fixed steady rest

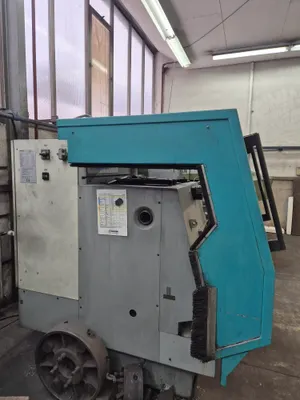

- Swiveling original Staudacher spindle guard with safety switch

- 2x emergency stop

- Main switch

- Chip collector

- Workpiece lighting

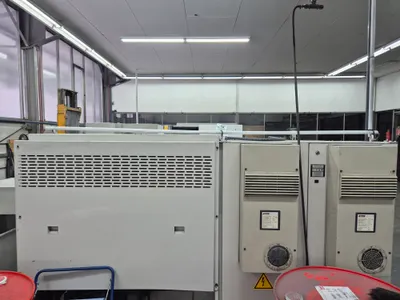

- Electrical equipment housed in machine-mounted control cabinet

Machine type: Lead and feed spindle lathe

Control type: Conventional

Location: Göppingen

Turning diameter over bed: 980 mm

Turning diameter over support: 600 mm

Turning length: 2200 mm

Turning diameter in pit: 1200 mm

Pit length: 450 mm

Spindle speeds: 8 - 800 rpm

Spindle bore: 150 mm

X-axis: 2000 mm, X²: 350 mm

Y-axis: 500 mm

Number of thread pitches: 398

Thread pitch range: 112 - 1/4 D.P.

Feeds: 108

Longitudinal feeds: 0.032 - 15.2 mm/rev

Cross feeds: 0.016 - 7.6 mm/min

Tailstock: MK6

Tailstock travel: 380 mm

Frequency: 50 Hz

Total power requirement: 25 HP
