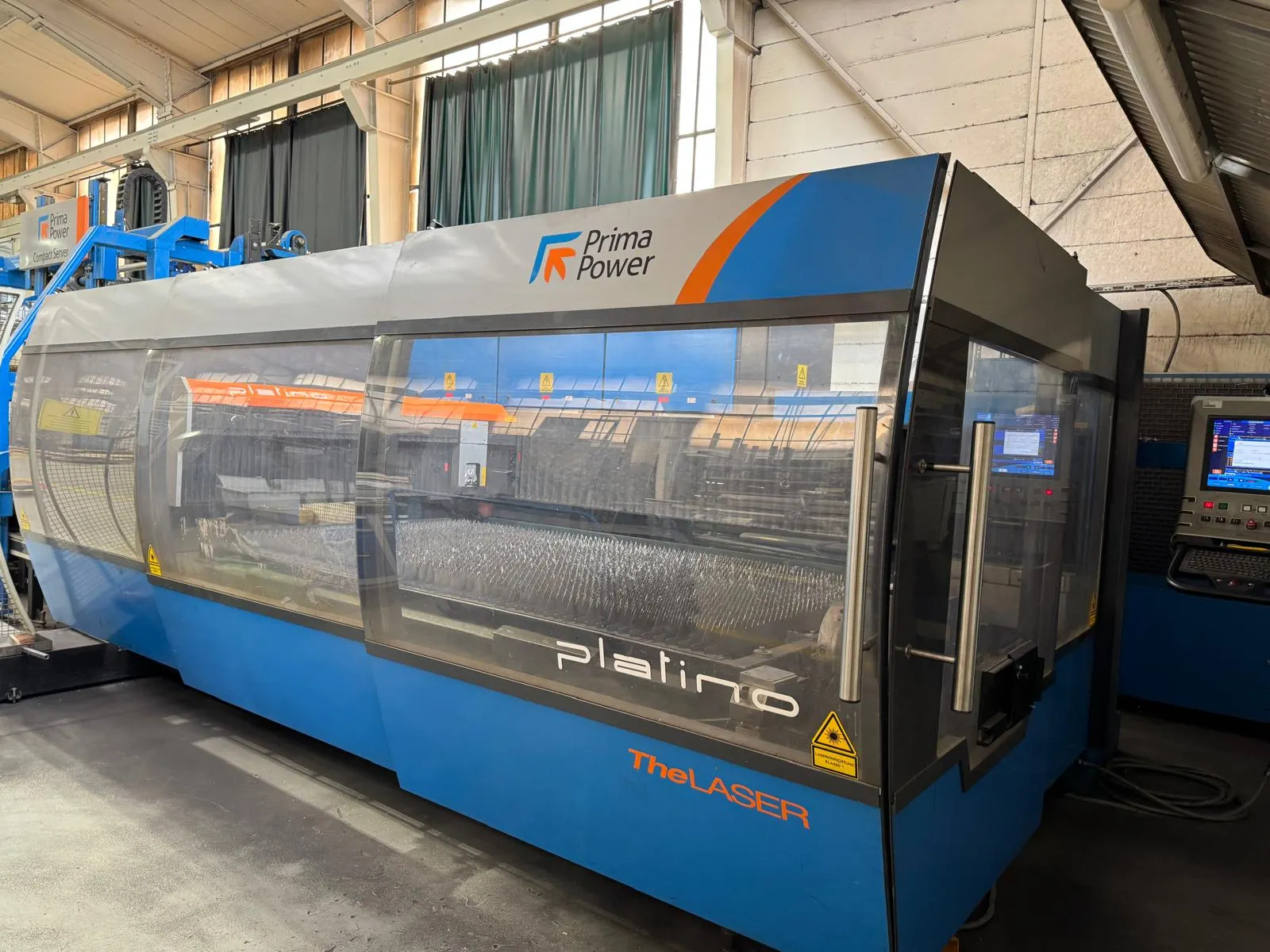

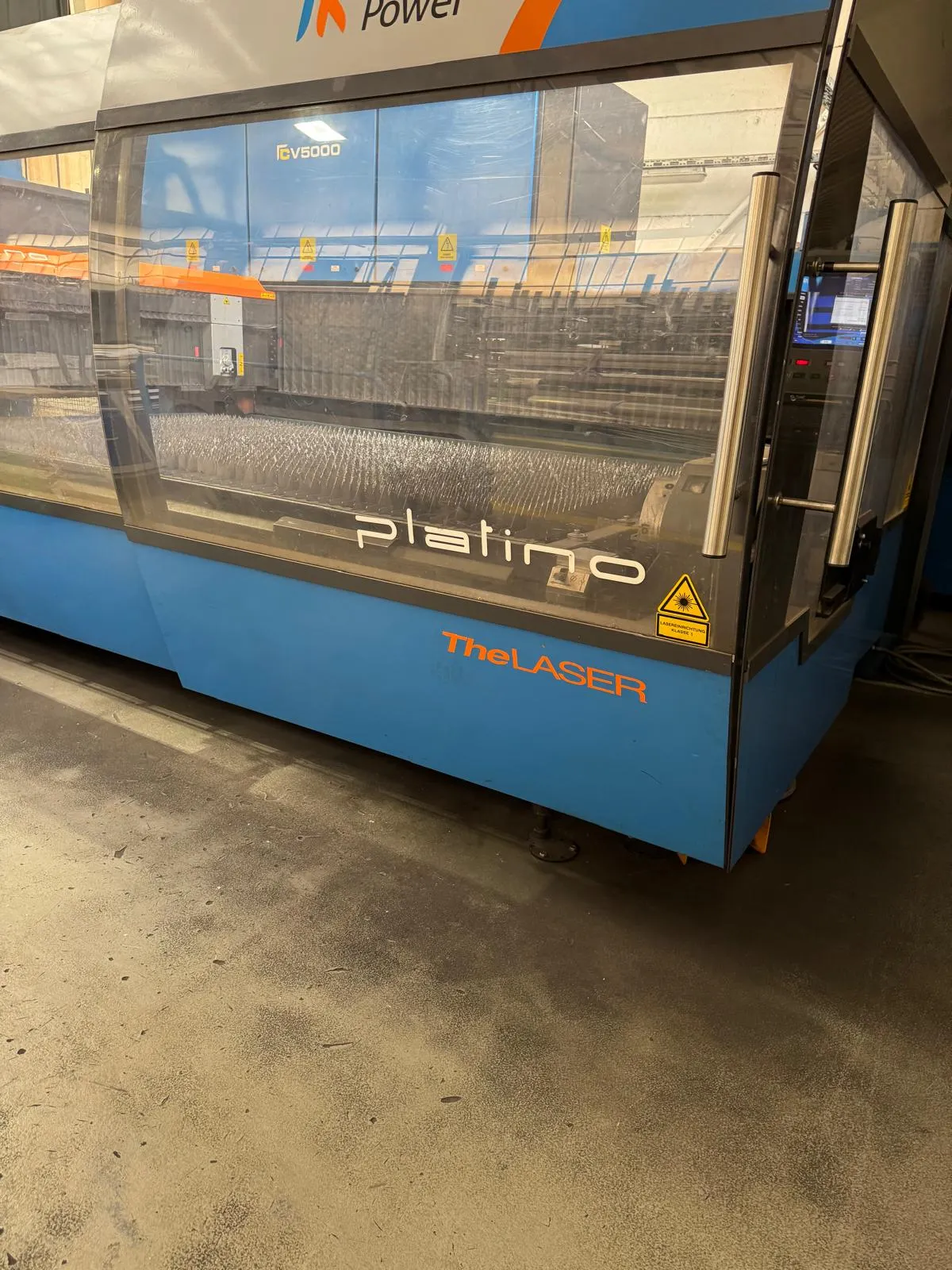

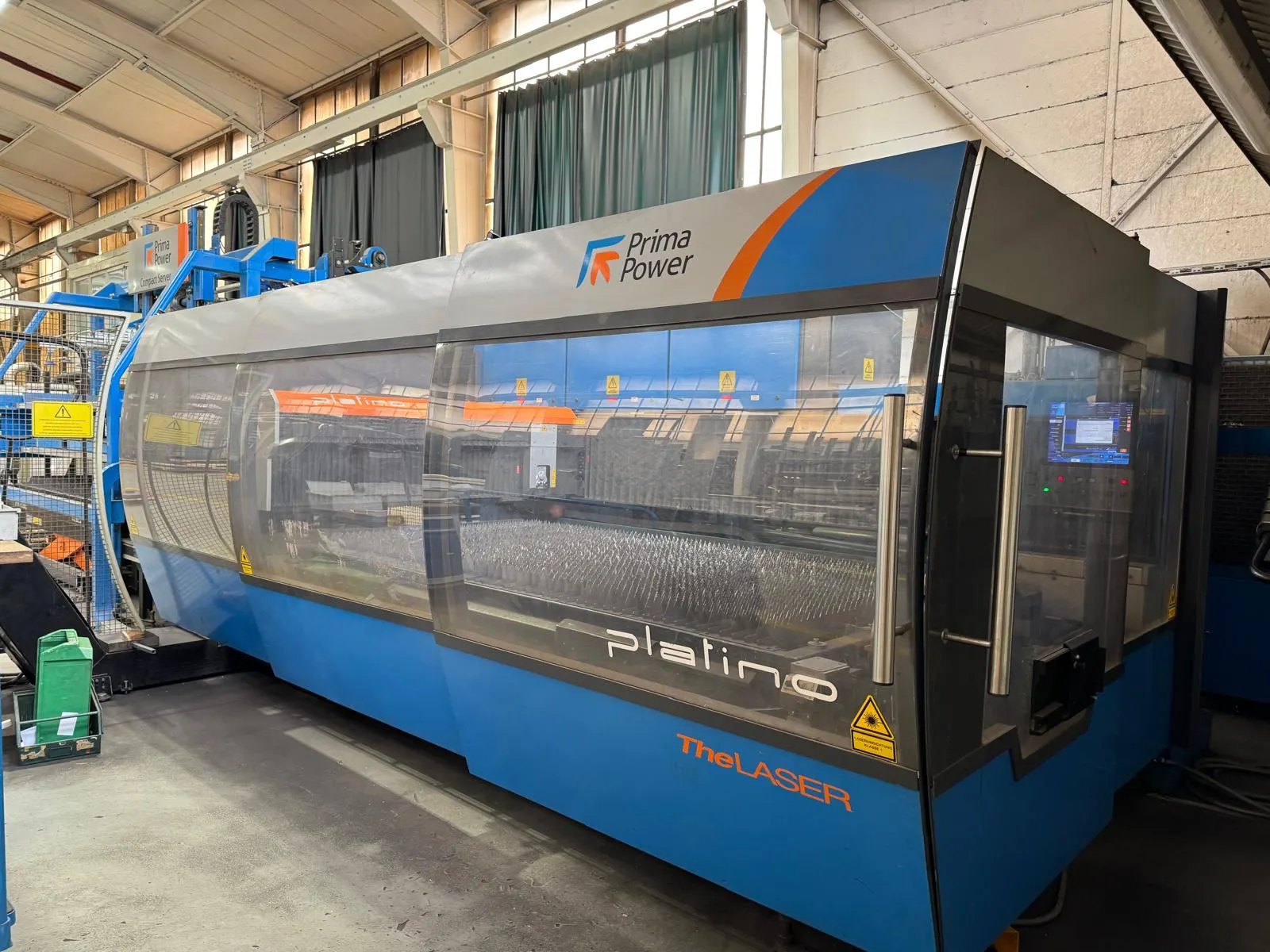

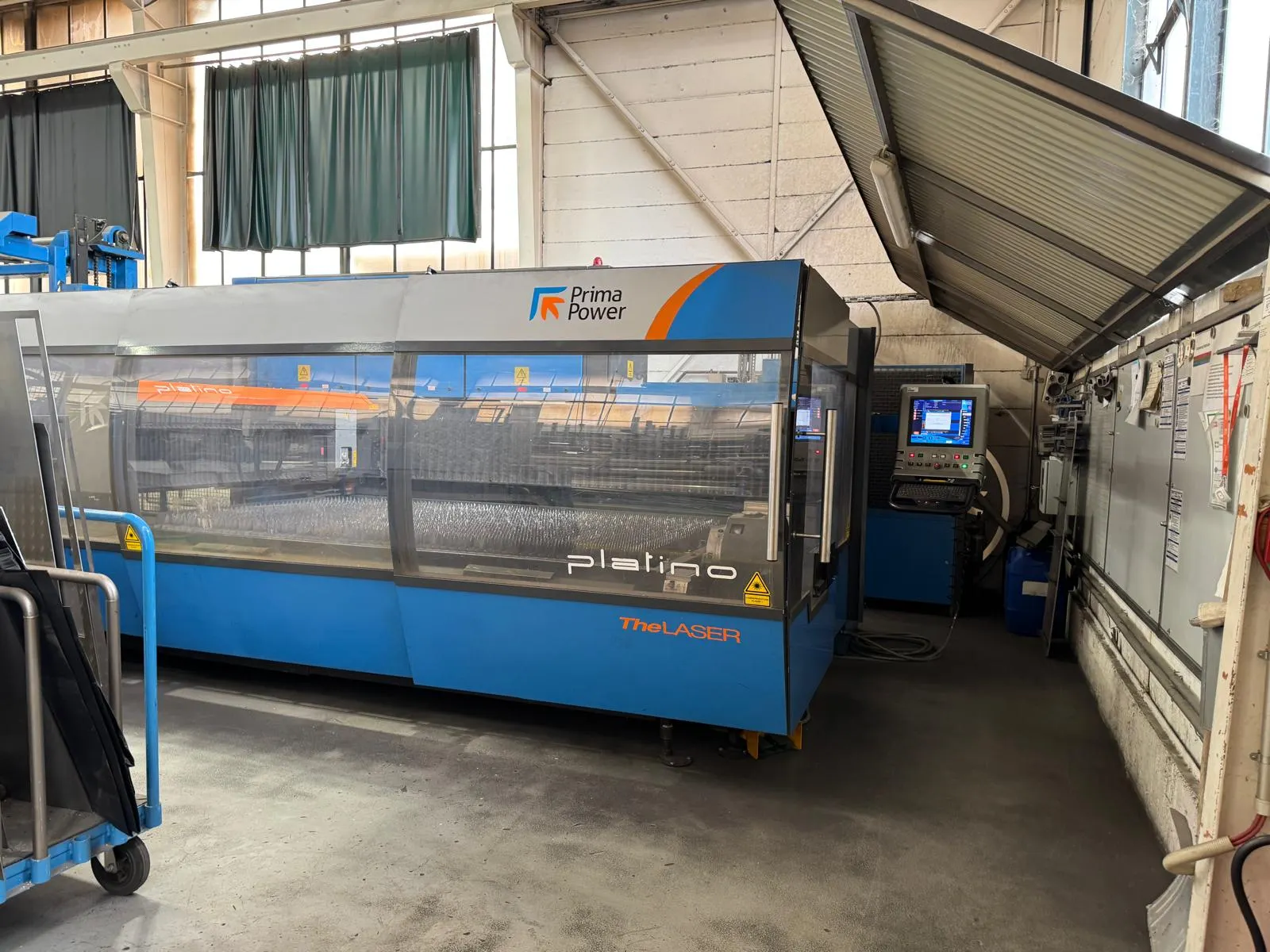

Laserschneidmaschine Prima Power CV 5000 Baujahr 2016

Laser Maschine

Prima Power CV 5000

Baujahr 2016

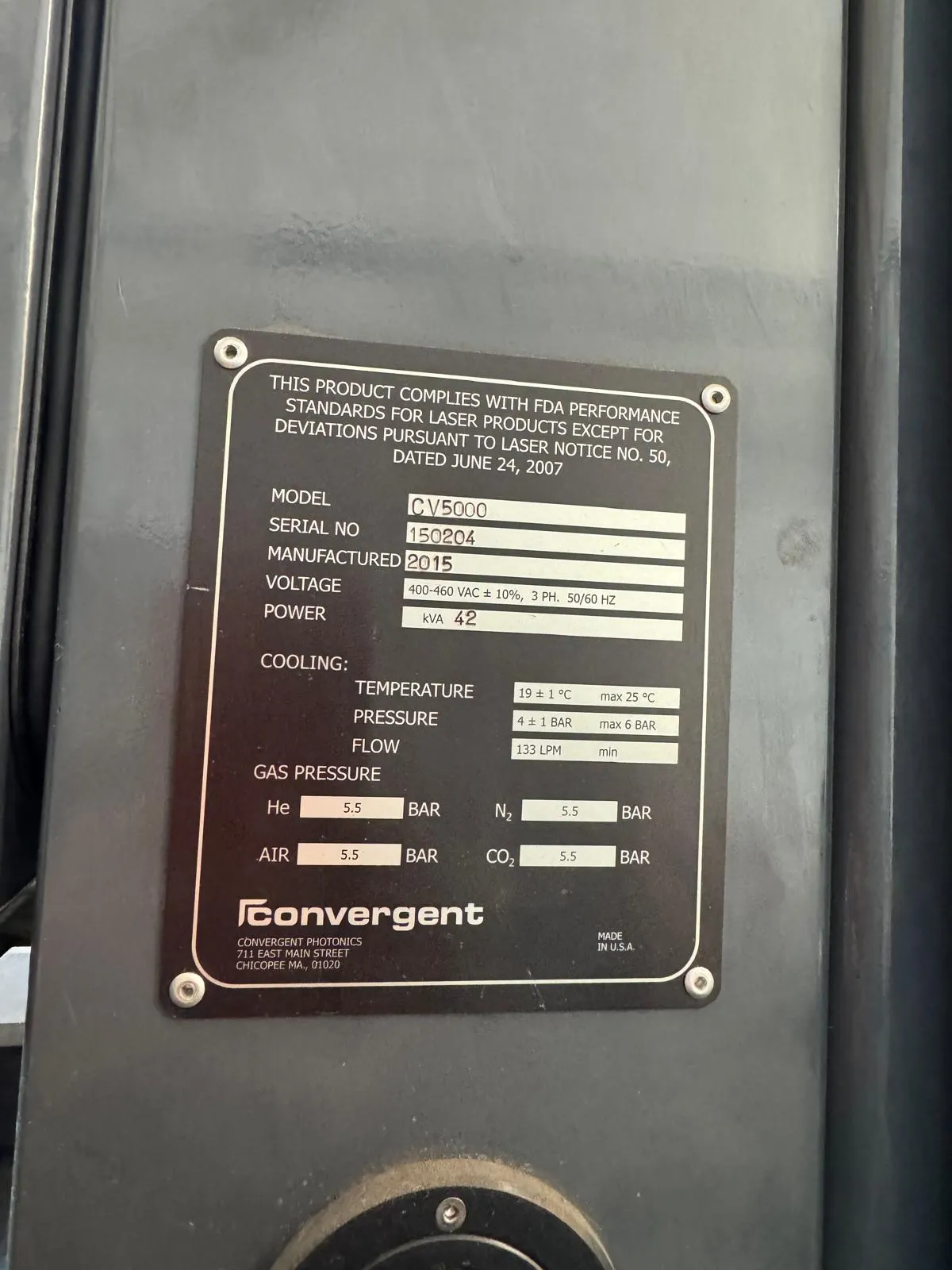

3.1. CV-SERIE CO₂-LASER SPEZIFIKATIONEN (CV 5000)

Durchschnittsleistung:

200 W – 5000 W

Spitzenleistung:

Bis zu 6 kW

Wellenlänge:

10,6 Mikrometer

Strahlqualitätsfaktor (M²):

< 2,4 (typisch 2,1 bis 2,3)

Strahldivergenz:

Bloc Eoywwrfjg S Rrgog

1,5 mrad (Halbwinkel)

Strahldurchmesser am Ausgang:

15 mm 1/e², 21 mm Vollstrahl

Pulsbetrieb – Pulswiederholrate:

0 – 2 kHz

Pulsbreite:

250 Mikrosekunden, 70 µs Auflösung

Ausrichtungsstabilität:

+/- 150 µrad

Betriebsbedingungen:

• Umgebungstemperatur (max.): 40 °C

• Umgebungstemperatur (min.): 10 °C

• Relative Luftfeuchtigkeit: < 95 % (nicht kondensierend)

Diodenlaser:

• Wellenlänge: 635 nm

• Ausgangsleistung: < 1 mW

⸻

3.2. CV-SERIE CO₂-LASER VERSORGUNGSSPEZIFIKATIONEN (CV 5000)

Elektrisch:

• Leistung: 37 kW

• Spannung: 400 VAC – 460 VAC ±10 %, 3-phasig

Kühlung:

• Erforderliche Kühlleistung: 45 kW

• Durchflussrate: 133 L/min (35 GPM)

• Eingangstemperatur: 18 – 20 °C

• Maximaler Eingangsdruck: 6 bar

• Nominaler Eingangsdruck: 3 bar

• Differenzdruck: 1,5 bar

• Kühlmedium: Destilliertes Wasser mit 35 % Dowfrost HD

• Filteranforderung: 100 Mikron

Gas:

• Typ / Reinheit / Gasgemisch / Verbrauch:

• He: 99,996 % | 67,7 % | 13,4 – 46,8 SLPH

• CO₂: 99,995 % | 4,1 % | 0,9 – 3,0 SLPH

• N₂: 99,996 % | 28,2 % | 5,8 – 20,2 SLPH

• Gesamtverbrauch: 20 – 70 SLPH (variabel)

Weitere Anforderungen:

• < 10 ppm Wasserdampf, Kohlenwasserstoffe und Sauerstoff

• Luft: trocken – Taupunkt < 2 °C

• Abhängig von der Nutzung des Shutters
