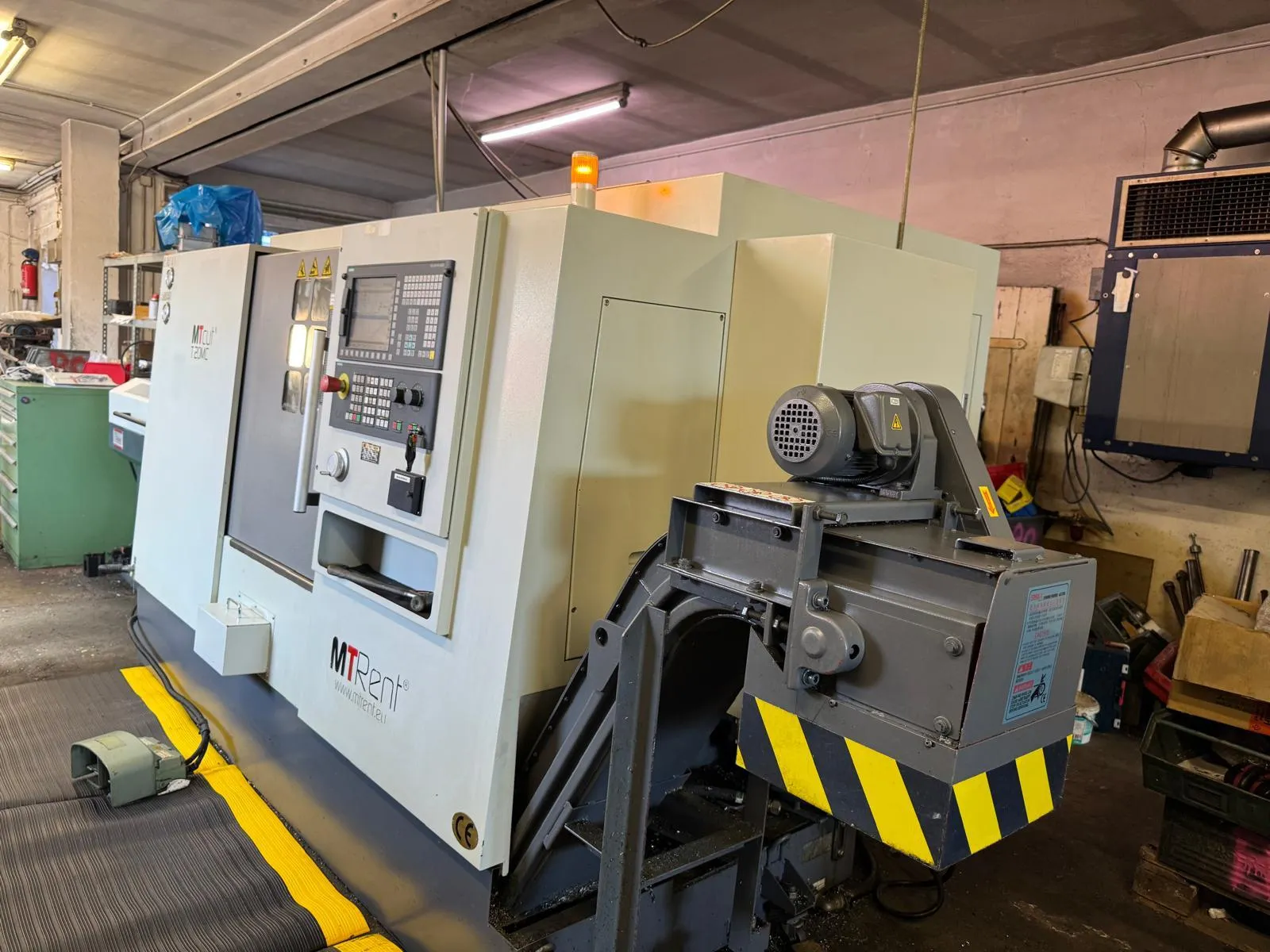

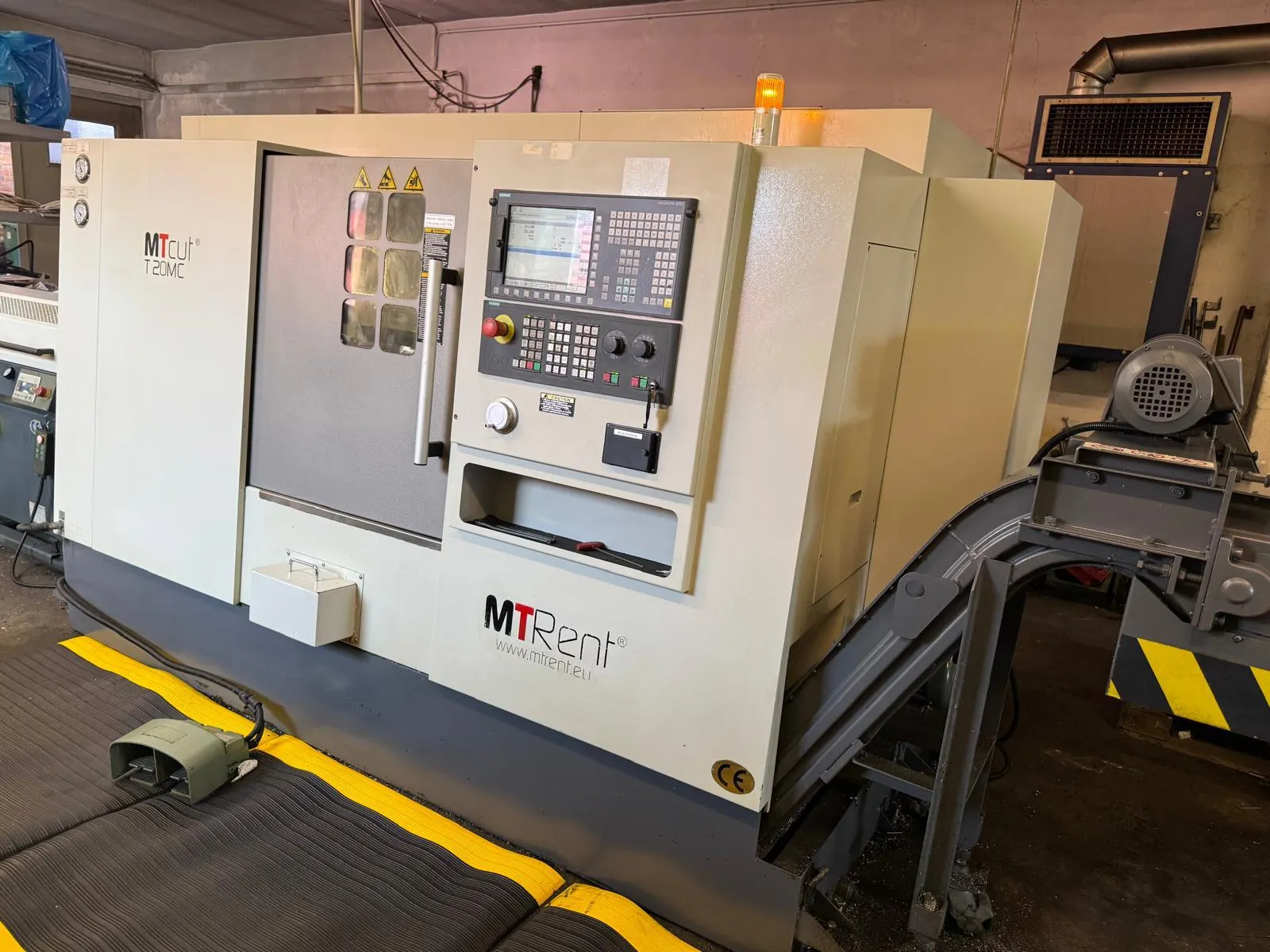

CNC Drehmaschine MTCUT T20MC

CNC Dreh-Fräszentrum

MTCUT T20MC

Baujahr : 2011

Angetriebene Werkzeuge vorhanden

Zubehör vorhanden

Technische Daten :

Arbeitsbereich

• Max. Drechtdurchmesser: Ø 470 mm (18,5”)

• Max. Bearbeitungsdurchmesser: Ø 280 mm (11,02”)

• Max. Bearbeitungslänge: 508 mm (20”)

• Bettschlitten- und Neigungswinkel: 45°

Bett

• Max. Längsverfahrweg (Z-Achse): 520 mm (20,47”)

• Z-Achsen-Servomotor: 1,4 kW (1,8 HP)

• Z-Achse Schnellvorschub: 30 m/min (1181”/min)

• Max. Querfahrweg (X-Achse): 176 mm (6,93”)

• X-Achsen-Servomotor: 1,4 kW (1,8 HP)

• X-Achse Schnellvorschub: 30 m/min (1181”/min)

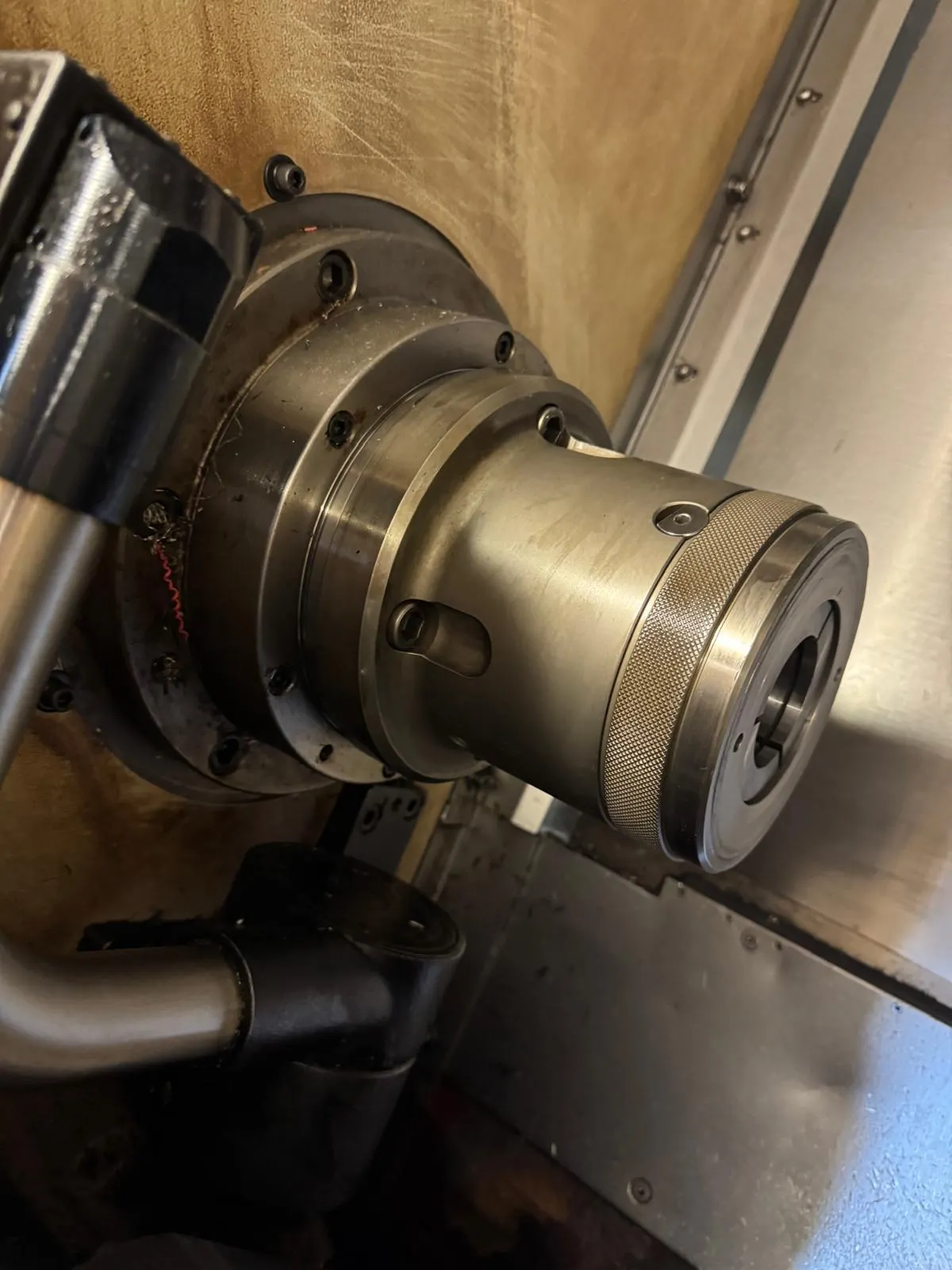

Spindel

• Lochdurchmesser Hauptspindel / Zugstangendurchmesser: Ø 62 mm (Ø 2,44”) / Ø 52 mm (Ø 2,04”)

• Spindelnase: ASA A2-6

• Konuswinkel der Bohrung in 8”-Spindel: 1/20

• AC-Hauptspindelmotor: FANUC 7,5/11 kW (10 HP / 15 HP)

• Drehzahl 8”-Hauptspindel: Standard 4500 U/min

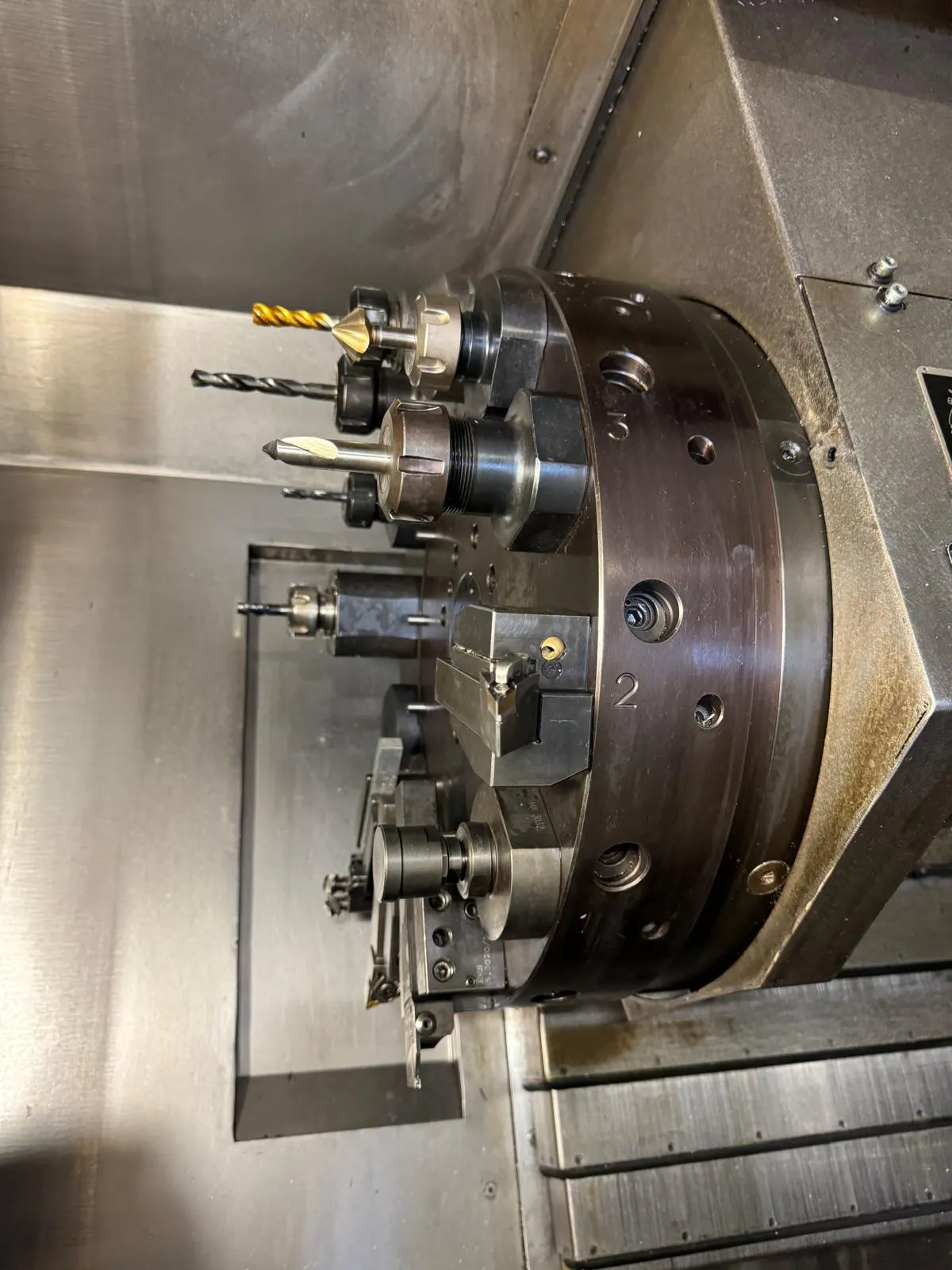

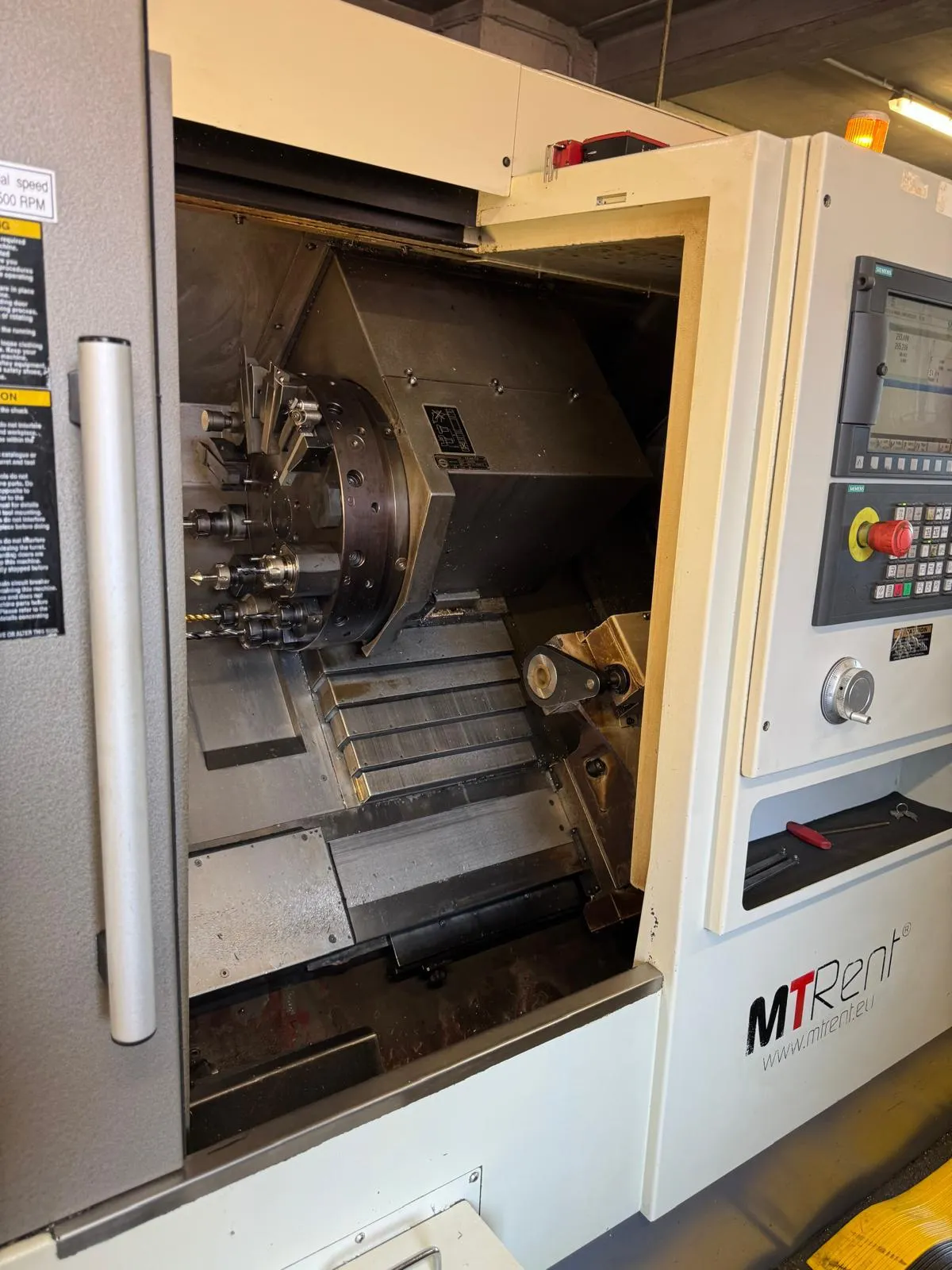

Werkzeugrevolver

• Typ: Hydraulische Spannvorrichtung

• Bohrstangendurchmesser / Position: Ø 32 mm

• Drehmeißelquerschnitt / Position: □ 20 mm × 20 mm / □ 25 mm × 25 mm

Reitstock

• Achsendurchmesser: Ø 75 mm (2,95”)

• Hub: 425 mm (16,73”)

• Pinolentyp: Fest

• Pinolen-Kegelaufnahme: MT Nr. 4

• Pinolenhub: 100 mm (3,94”)
